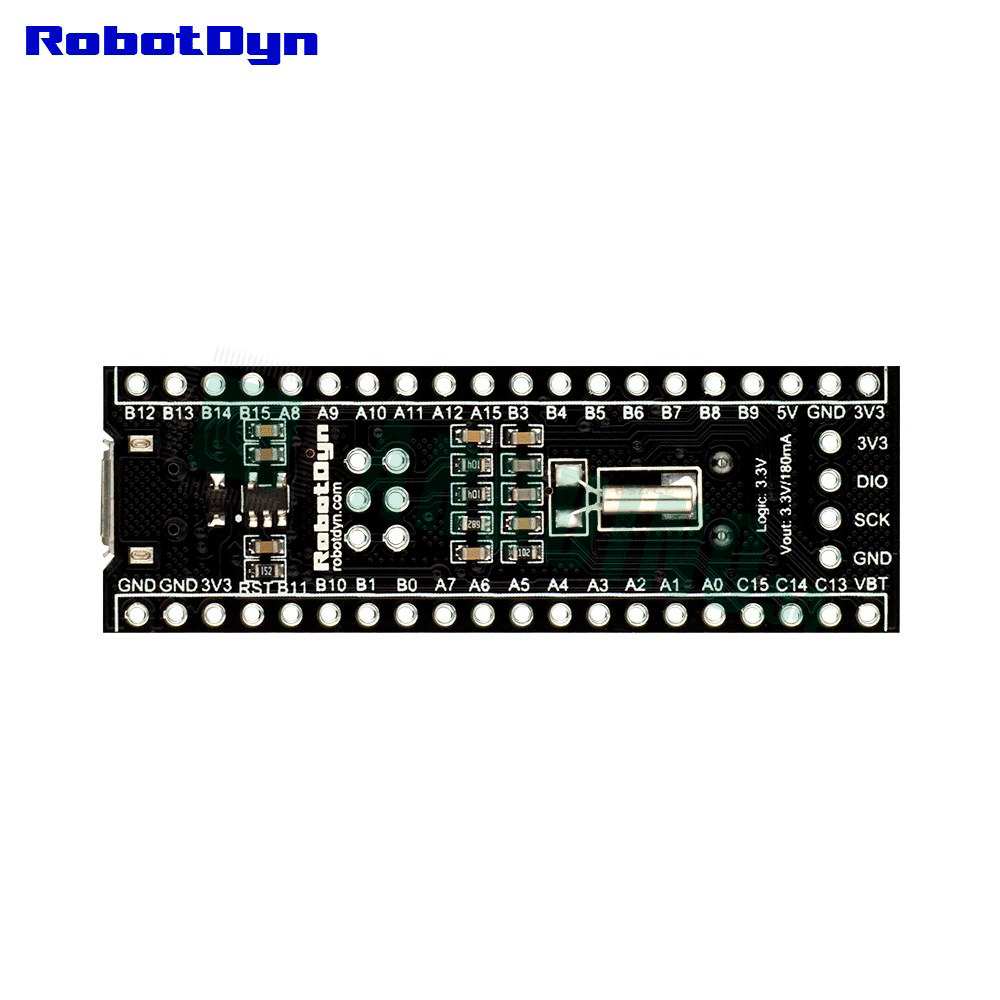

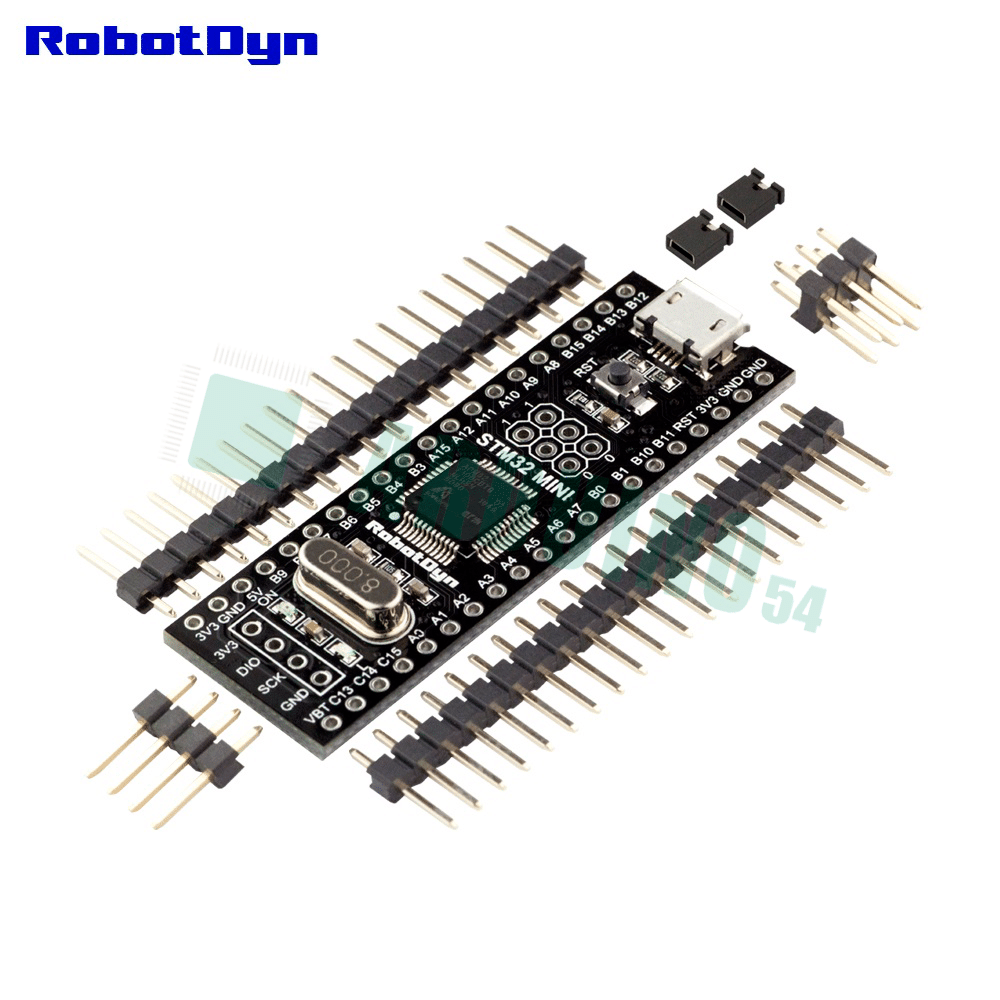

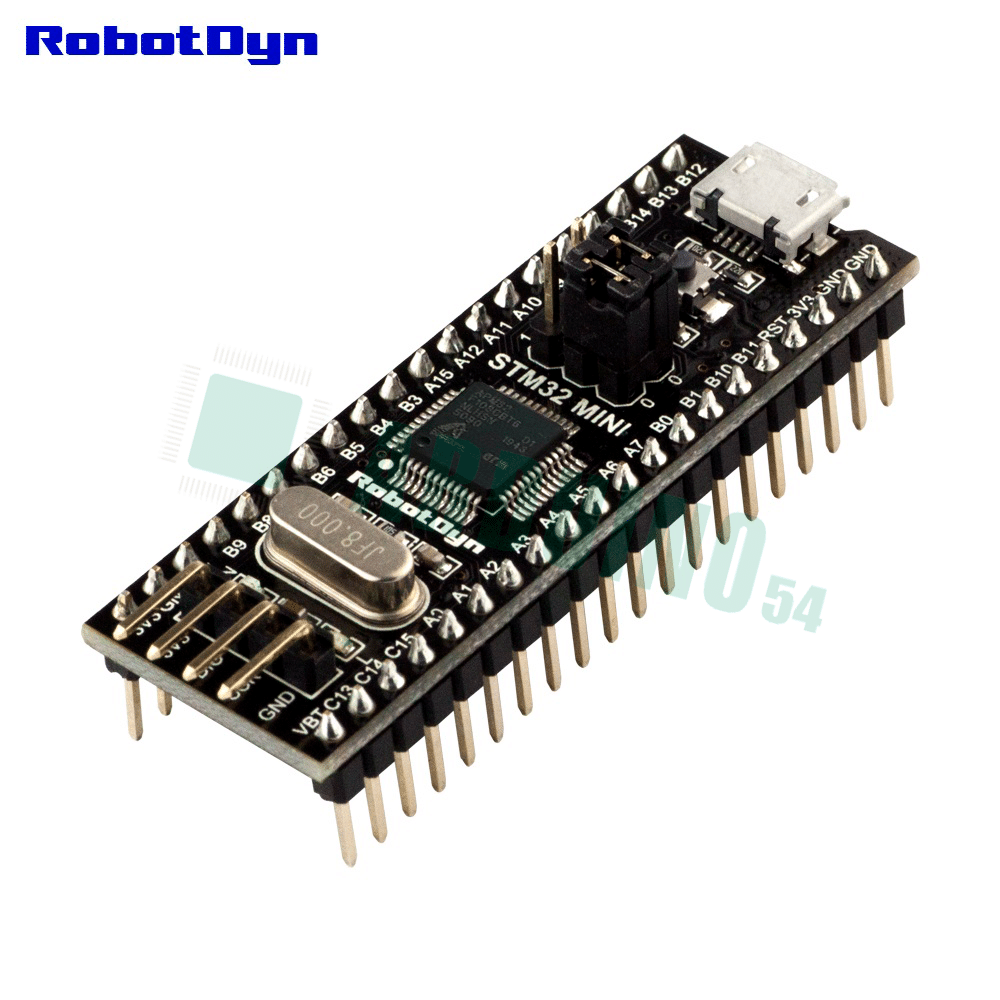

Плата Black Pill APM32F103CB 128KB Flash ARM Cortex M3 с Arduino bootloader

Описание
Характеристики
Отзывы
Оплата и доставка

Программное обеспечение STM:

Всеобъемлющая библиотека HAL STM32 имеющая разнообразные файлы – примеры использования , может использоваться с STM32 Black Pill и свободно работать с широким спектром программных сред разработки, включая IAR EWARM, Keil MDK-ARM, embed и IDE на основе GCC / LLVM. Для программирования STM32 Black Pill необходимо использовать отладчик / программатор ST-Link.
Программное обеспечение для Arduino IDE
На плате уже есть загрузчик STM32Duino, позволяющий сразу программировать с помощью Arduino IDE, через USB-соединение с ПК.
Программирование с помощью Arduino IDE очень просто – сообщество проделало большую работу по созданию пакета поддержки для него. Вам нужна последняя версия Arduino IDE.

Установка и работа из ArduinoIDE:

Скачайте и установите официальную Arduino IDE. версии 1.6.10 до 1.8.5 и более поздние, работают с данной платой нормально.
Если у вас уже установлена среда Arduino IDE, и она самой новой версии, см. “Метод установки пакета Boards Manager”.
Запустите Arduino IDE и откройте меню Инструменты -> Плата -> Менеджер плат. Установите пакет «Arduino SAM Boards» (включая Arduino Due) из списка доступных плат. Это устанавливает поддержку компилятора для ARM Cortex-M3.
Найдите и Загрузите zip-файл, содержащий файлы Arduino STM32.
Разархивируйте содержимое zip-файла и поместите папку Arduino_STM32 в [Папка скетчей ArduinoIDE] / [Hardware] / [Arduino_STM32]. Создайте папку «hardware», там же где находиться папка /lib, если она еще не существует.

Пример правильного пути: C: Users <пользователь> Documents Arduino hardware Arduino_STM32

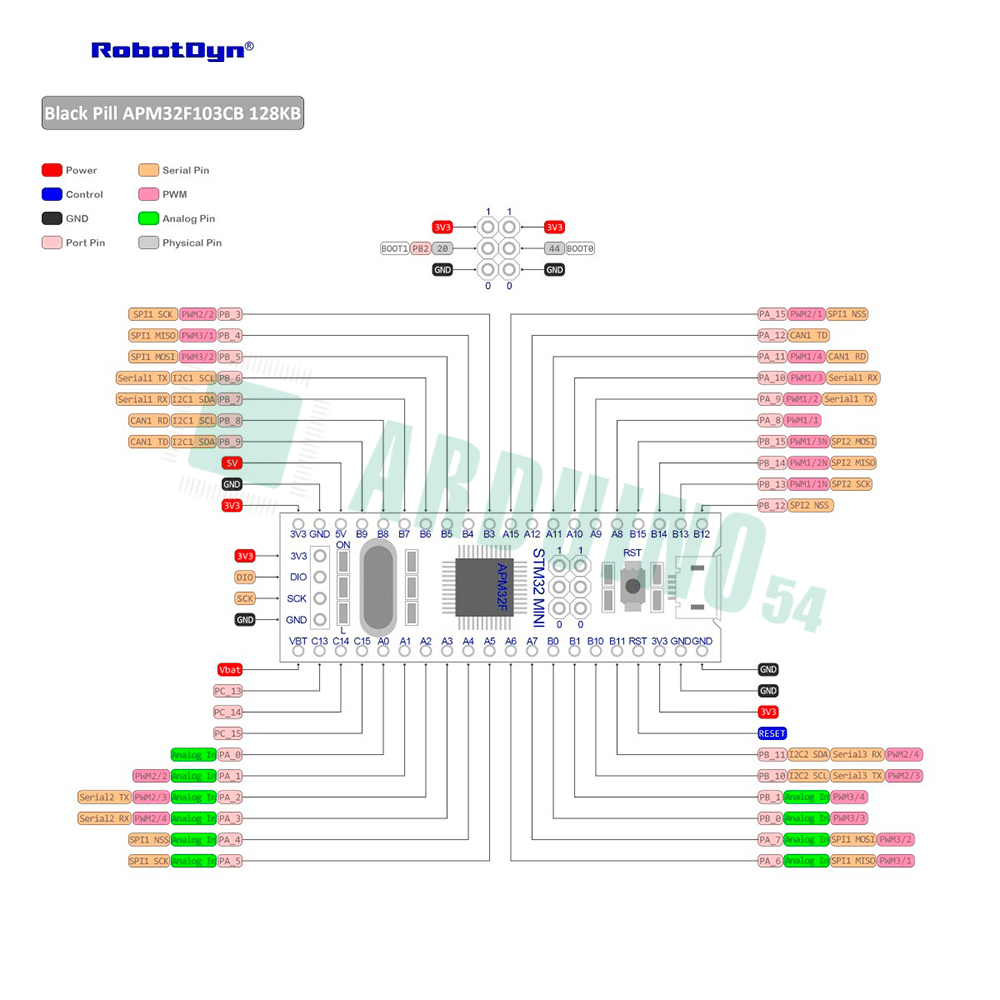

Распиновка и интерфейс:

32 GPIO – 15 выводов PWM, 10 аналоговых входов, 3 UART (аппаратные последовательные порты), 2 интерфейса I2C и 2 SPI, а также больший объем памяти, – 128 KB для вашего кода.

Характеристики:

Microcontroller	STM32F103C8
Core	ARM Cortex-M3
Vendor	STMicroelectronics
Flash	128KB
RAM	20KB
Frequency	72 MHz
Timer	3x 16-Bit
ADC	2x 12-bit, 10 channels
UART	3
SPI	2
I2C	2
CAN	1
RTC resonator	32.768KHz
Vcc	3.3~8V to pin 5V
Vin USB	5V
Microcontroller Vcc	2.0~3.6V
GPIO	32
PWM	15
Analog In	10
ST-Link header	Yes
LED	PC13 (blue) LOW
USB	Micro USB
Temp	Celsius -40 C + 85 C

Читать полностью

Очень легкие в освоении платы STM32 Black Pill Development позволяют опробовать новые идеи и быстро прототипировать устройства с микроконтроллером STM32F103 ARM Cortex-M3. Функционал плат STM32 Black Pill можно легко расширить с помощью большого количества существующих модулей и датчиков.

Дополнительные характеристики:

Вес	15 g

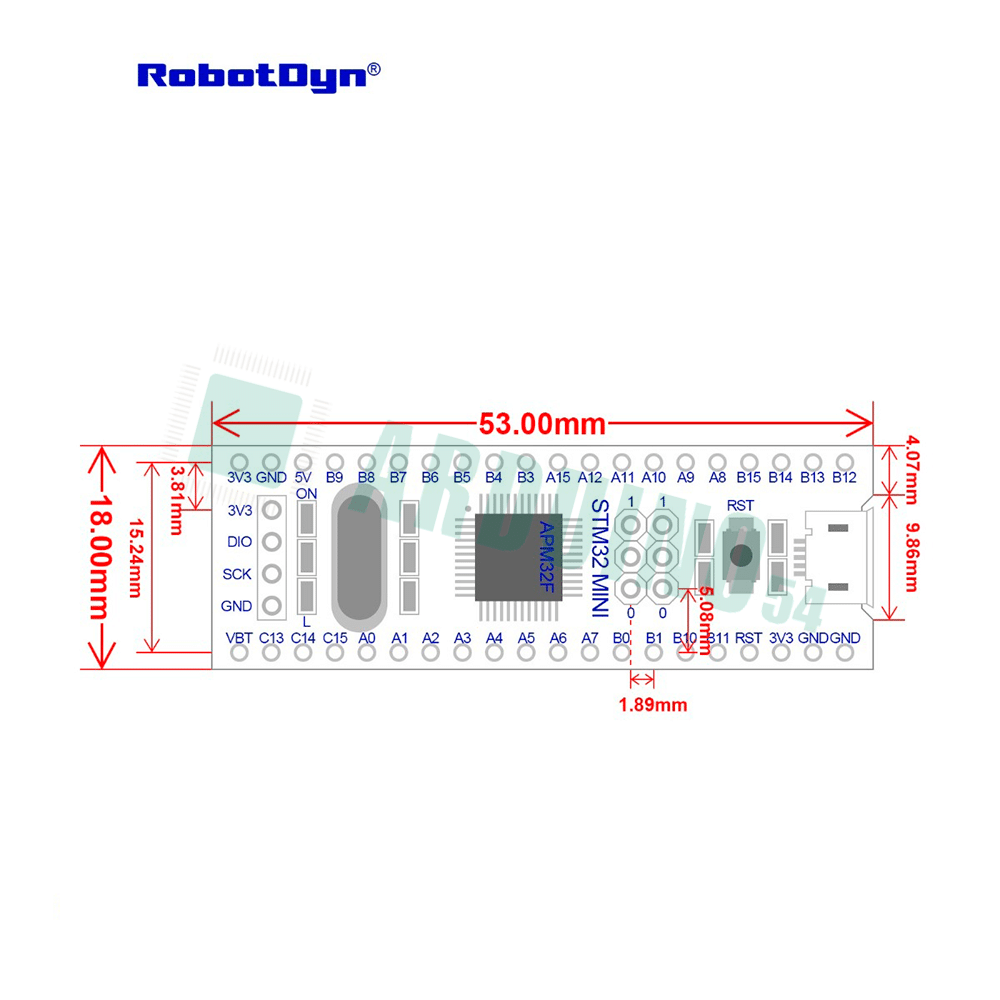

Габариты	50 × 20 × 20 мм
Производитель	RobotDyn
